USB、Mini-USB、Micro-USB接口的引脚定义

  看到网络上有很多USB、Mini-USB(迷你USB)接口的文章,里面有很多手工画的贴图要么不清楚,要么就是错误的(按照它的标法,插头都插不到插座里),考虑到USB连线和接口应用的广泛性,特重新整理编辑,希望对大家有所帮助。

  下面介绍标准USB接口的引脚定义,USB是一种常用的PC接口,只有4根线(两根电源,两根信号)。需要注意的是,千万不要把正负极接反了,否则会烧掉USB设备或者电脑主板的南桥芯片!

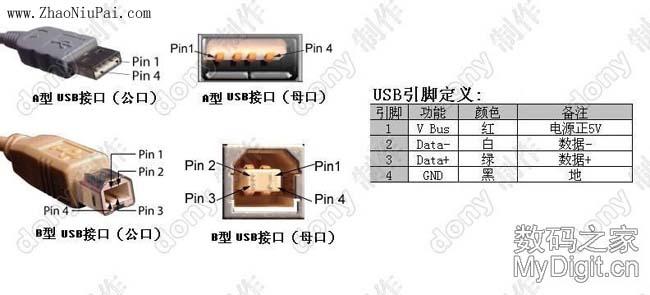

USB接口的引脚定义

USB接口的引脚定义(照牛排一般看公口,梯形对着自己,A型USB公口从右数起,B型的则是左起顺时针转个圈)

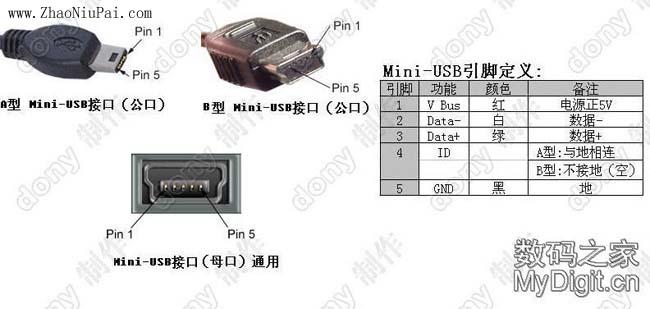

Mini-USB接口的引脚定义

Mini-USB接口的引脚定义www.ZhaoNiuPai.com也是看公口,梯形对着自己,A、B型的Mini-USB公口都从左数起)

  其中,Mini USB接口的ID脚只有在OTG功能(就是在没有电脑的情况下,两个USB设备间的数据传送。例如数码相机直接连接到打印机上,通过OTG技术,连接两台设备间的USB口,将拍出的相片立即打印出来)中才使用。Mini USB接口又分Mini-A、B和AB接口,如果你的系统仅仅是用做Slave,那么就使用B接口(手机上用的一般都是B型Mini USB接口)。系统控制器会判断ID脚的电平判断是什么样的设备插入:

  如果ID脚是高电平,则是B接头插入,此时系统就做主模式(Master Mode);
  如果ID脚为低电平,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。

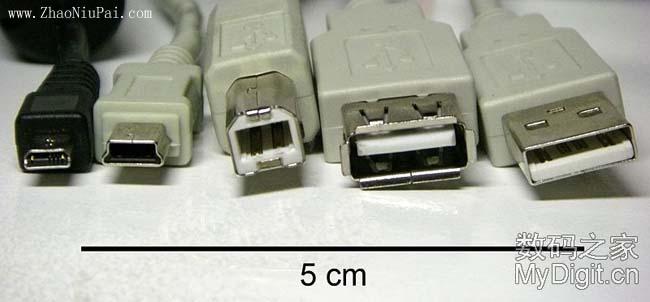

常见的USB接口
常见的USB接口:从左往右依次为:Mini USB公口(A型)、Mini USB公口(B型)、USB公口(B型)、USB母口(A型)、USB公口(A型)

  PS:还有一种Micro USB(微型USB)。2007年9月,开放移动终端平台(OMTP)公布了全球统一的手机充电器接口标准为Micro USB,新的Micro USB规范支持手机等移动设备,并且为今后更小、更紧凑的便携设备做好了准备。Micro USB标准支持目前USB的OTG功能,即在没有主机(例如个人电脑)的情况下,便携设备之间可直接实现数据传输。Micro USB和Mini USB接口都是5Pin的,引脚定义貌似也是一样的,但Micro USB长得更扁:

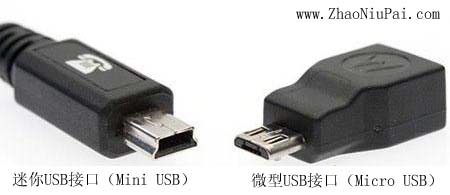

 Micro USB和Mini USB接口

Micro USB和Mini USB接口

参考资料:数码之家 作者:dony
