键盘FPC柔性电路板断路的维修

  1)大概从去年11月开始,键盘就不好使了。在那篇《在IE中屏蔽Google Adsense广告的方法》中,照牛排曾提到“金河田的鼠标和键盘近来都闹情绪了——键盘放手掌处已褪色,Esc、 ̄、Tab、Caps Lock、1、Q、A、和Z这八个键失灵了,打字时,每每遇到这几个键都要借助程序/附件/辅助工具里的屏幕键盘;鼠标偶尔不听使唤,满屏乱跑,有时会擅自连续打开很多程序或者窗口。也不怪它们,6年来任劳任怨。”前几天把鼠标修好了,今天修键盘。

  2)卸掉21颗螺丝,揭开键盘的老底,露出一片洁白的柔性电路板,左上角还有一小块绿色的主控电路板。据说,键盘的柔性电路板FPC(Flexible PCB,即柔性PCB),是用聚酯薄膜(PET,一种高分子塑料薄膜)做的。共三层,上下两层用银浆或银箔印刷有线路,中间那层用于绝缘(隔开上下两层板,防止短路,上边的孔可以在敲击键盘时让两层印刷线路板瞬间短接,从而输入相应的字符或命令www.ZhaoNiuPai.com)。

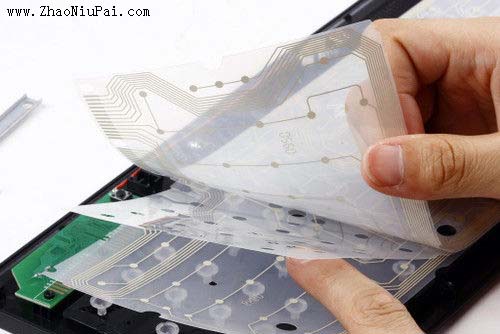

键盘的柔性电路板FPC,共三层

图一:键盘的柔性电路板FPC,共三层

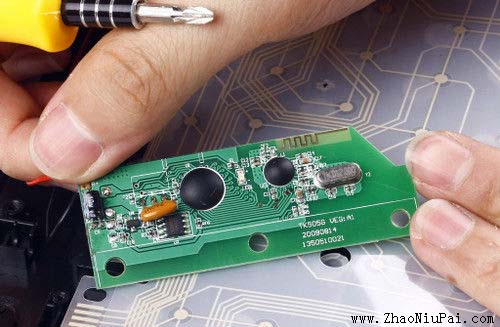

键盘的主控电路板,正面

图二:键盘的主控电路板,正面

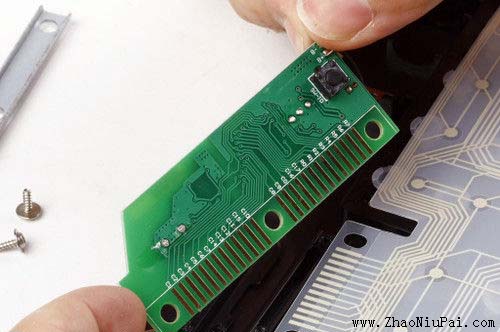

键盘的主控电路板,背面

图三:键盘的主控线路板,背面

  3)只有几个键失灵,说明键盘主控板是正常的。瞄了一下键盘的柔性电路板底层,失灵的这几个键,分布在同一条线路上。用万用表的二极管蜂鸣档,走FPC的线路,走到与主控板的连接引脚处(如图三),万用表不响了。拆掉主控板,发现此引脚已经烧黑几毫米(其它引脚也黑了,但没那么严重),并且已经是断路。

  4)若是普通的PCB板,断路很好办,用烙铁飞个线就行。但这是柔性PCB,是塑料薄膜,焊是行不通的。百度一下,据说,可以用铅笔在断路处画几下,但用不久,最好还是用导电银漆来修补键盘柔性电路板。百度百科说

  导电银漆能使不可焊锡点电流畅通,广泛应用于修补开路(断铜路)底板、汽车挡风屏膜发热线、电视遥控器、容量开关、录音影磁带,泄引静电离子,减低高压接点阻值,封涂于塑胶机壳,屏闭阻挡高频磁场等。还可用于维修台式机和笔记本键盘等各类塑料线路板软性电路。

导电银漆笔

导电银漆笔

  导电银漆一般具有很强的附着力,可附着在塑料、木器、内墙壁等,干的快(约3到24小时),阻值低而导电性强,可粘附任何塑料纤维板及金属等。使用前必须先搞匀,搞匀后用硬尖头毛笔涂上或用针筒注射均可,干固后可使用Electrolube底板膜层或接点保护剂封涂之,用后必须盖紧瓶盖以防干固。

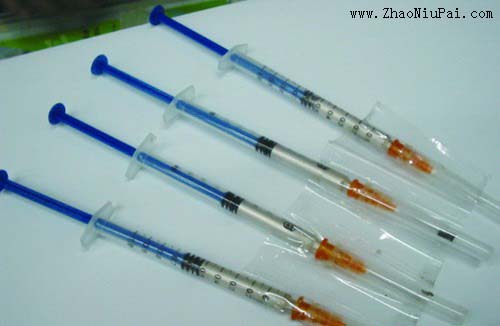

导电银漆针

导电银漆针,貌似给CPU散热的导热硅脂

  百度知道有位朋友说,要注意一点,银漆会慢慢地扩散开,所以要注意凃的量不可多(少点没事)。国产导电银漆大约在12-24小时生效(根据气温和空气湿度来确定时间,进口的也需要3-12小时),也可用热风枪或吹风机(温度控制在40-50度)来加速导电银漆的生效时间。导电银漆有穿透力,所以最好是在键盘里面印刷薄膜的背面垫一张纸,银漆干了以后就可以去掉。还有一点,导电银漆平时是不导电的,在完全干了后才导电。

  5)导电银漆貌似比较贵,0.3毫升(3克)大概要二三十块钱。为修个破键盘而特意去买,感觉不值,得另想办法。试过用铅笔描画,是能导通,但连接效果不咋地。据说用透明胶粘根细铜丝上去就行,然也!我没透明胶,只好用双面胶,搞好半天,粘好(确认不会短路)后用表一量,通了,接到电脑上,那八个键已经正常工作了。以后可以用Ctrl+Alt+A来截图、用Ctrl+A来全选、用Alt+Tab来切换窗口了,Thank You and GoodBye,Screen Keyboard!
