网线和水晶头的接法

  1)网线和水晶头的接法,根据美国电子/电信工业协会的标准,分为两种,一种是EIA/TIA 568A,另一种是EIA/TIA 568B。

  2)568A的线序是绿白、绿、橙白、蓝、蓝白、橙、棕白、棕;568B的线序是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。真正用到的只是第1、2、3和6这四根线,其中1和2用来发送数据,3和6用来接收数据。568B虽是568A的升级版,但在传输性能上差别不大,所以选哪一种接法都可以,照牛排还是习惯用568B标准来做水晶头。

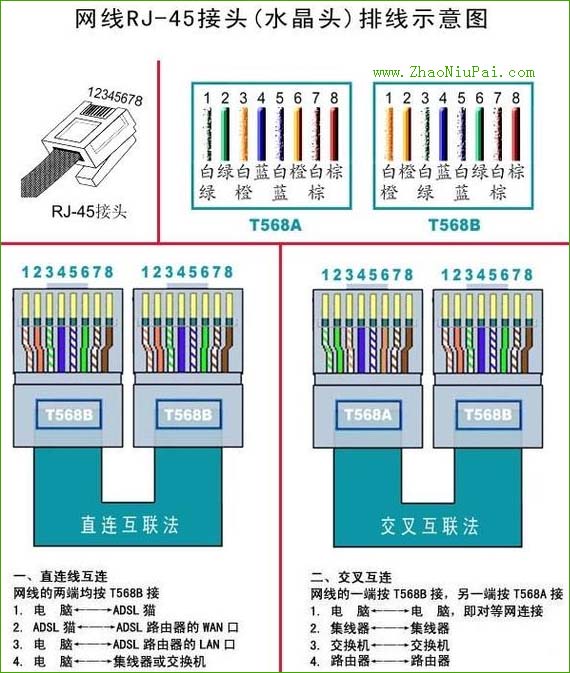

网线RJ-45接头(水晶头)排线示意图

网线RJ-45接头(水晶头)排线示意图

568B的线序是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

568B的线序是橙白、橙、绿白、蓝、蓝白、绿、棕白、棕

  3)一条网线,两端各接一个水晶头。如果两端采用同一种接法,这种线叫直通线;如果一端用568A,另一端用568B,这种线叫交叉线。一般来说,同种设备间的互联要用交叉线,异种设备间的互联要用直通线。比如说,两台电脑间的连接要用交叉线,电脑与路由器的连接要用直通线。

2010年6月1日更新:568B的线序,很多人会排成橙白、橙、绿白、绿、蓝白、蓝、棕白、棕,这种接法抗干扰性能差一些,虽说也能连网,但不稳定。

2019年1月27日更新:Bull公牛插座上的网线接口,接法略有差异。RJ45模块上面标有A和B,先打开翻盖,然后按模块上的色标B顺序排好线(橙白、橙、绿白、绿、蓝白、蓝、棕白、棕),接的时候用一字螺丝刀把线依次压入线槽,再将盖子盖上并用钳子(不是网钳)压紧,通过电路板后会转换成T568B标准。我接水晶头大概3分钟一个,接公牛插座上的网线接口至少得5分钟,比做水晶头费劲一些。

Bull公牛插座上的网线接口

Bull公牛插座上的网线接口接法(按模块上的色标B顺序排线,即可实现568B标准)
