明基液晶显示器亮1秒黑屏的维修方法

  1)照牛排把纯平显示器维修的‘第一次’,给了自已的CRT纯平显示器;把液晶显示器维修的‘第一次’,给了公司的明基LCD液晶显示器。上班的第一天,就遇上这台LCD,症状是点亮1秒后马上黑屏——按下显示器的电源按钮,电源指示灯会闪一下,屏幕也跟着闪一下(能看到BENQ明基的Logo,亮了1秒钟左右就黑屏了);如果按住电源按钮不放,指示灯和屏幕都会有规律地闪,一放都不闪了,总之点不亮。

  2)好不容易脱光明基LCD的外壳,看着它的胴体,却无从下手。按照惯例,照牛排用谷歌百度一下,有人说是“显示器的高压板(电源板)或者灯管坏了”,也有人说这是“明基的通病,把高压电路那边几个对称的三极管都换一遍就好了”、“虚焊;电容老化;灯管老化;高压线圈短路”,还有网友提到,高压板坏后最常见的故障之一是瞬间亮后马上黑屏——该问题主要是高压板反馈电路起作用导致,如:高压过高导致保护、反馈电路出现问题导致无反馈电压、反馈电流过大、灯管PIN松脱、IC输出过高等等都会导致该问题。原则上只要IC有输出、自激振荡正常,其它的任何零件不良均会导致该问题。

TL1451实物图  3)据说可用短接法和对比测试法来判定故障点位。短接法:一般情况下,脉宽调制IC中有一脚是控制或强制输出的,对地短路该脚则其将不受反馈电路的影响,强制输出脉冲波,此时升压板一般均能点亮,可进行电路测试。但要注意:因此时具体故障点位还未找到,短路过久可能会导致一些意想不到的现象(高压线路接触不良时,强制输出可能会导致线路打火而烧板),所以新手最好不要乱短路IC各脚;对比测试法:因液晶显示器均采用2个以上的灯管,多数厂家在设计时左右灯管均采用双路输出,即两个灯管对应相同的两个电路,此时,两个电路就可以采用对比测试法,以判定故障点位(此法对于某些用一路控制两个灯管的LCD无效)。

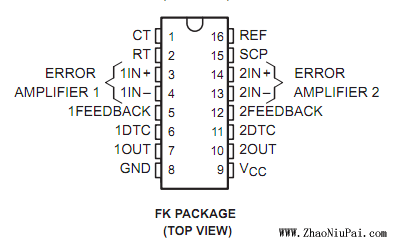

TL1451引脚分布

TL1451引脚分布

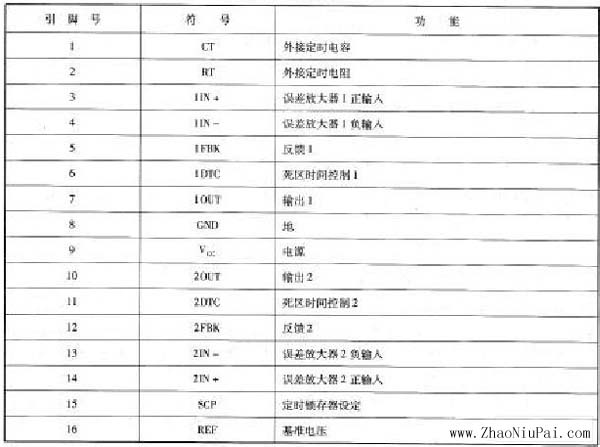

TL1451引脚功能定义

TL1451引脚功能定义

  4)上面说了这么多,但还是无从下手。如何测灯管反馈电压?如何判断二极管的好坏?如何对地短路?等等,一大堆的问题从脑中冒出。这台明基LCD的反馈电路IC采用德州仪器的TL1451,TL1451的电路图我看不懂,TL1451的引脚定义也找到了,正打算按照上面的短接法短接PIN6和PIN11使TL1451强行工作,最后看到这位朋友介绍说“造成保护的都是高压负载输出不平衡:变压器有不同程度短路,短路后容易使前端的5706、5707击穿,解决办法是更换同型号三极管和升压变压器;另一种就是高压板有虚焊,常见的是功率管和变压器开焊;再一种就是2路或4路灯管中有老化的,解决办法是换老化的灯管。”我端详高压板的背面,发现其中一个变压器(用来升压到600-800V,共8个引脚)有3个引脚虚焊,加焊后,这台明基的LCD液晶显示器终于点亮了。

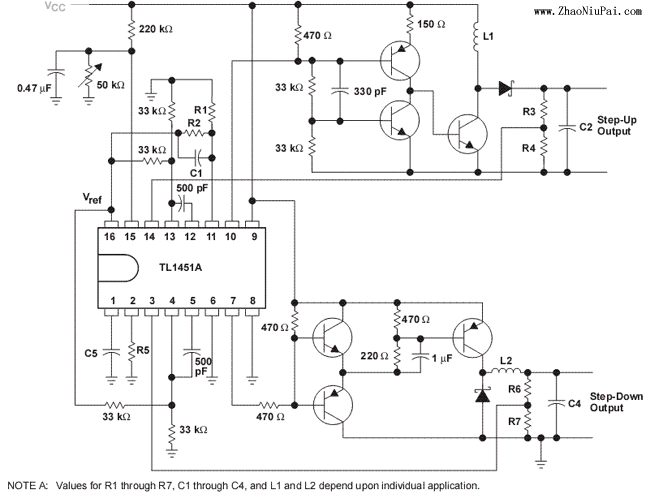

TL1451电路图

TL1451电路图

  5)照牛排修好的第一台CRT、LCD,都是因为虚焊,维修方法很简单:加焊。或曰,维修成本也太低了吧?是的,电脑维修有时候就是换个电阻电容,甚至只需给烙铁加点电加点锡就能解决问题。但问题的关键在于,面对一大堆的电子元器件,该如何判定故障点位?写到这,得感谢谷歌和百度!

2011年11月25日更新:今天又碰到一台明基的液晶显示器,05年产的,型号为BenQ FP537s,症状是亮半秒左右就灭,若一直按显示器电源键会有规律地闪(亮、灭、亮、灭...间隔半秒,看不清显示的是什么)。凭经验,这个比较好对付,拆下后盖,重新插拔灯管的排线(2根)、电源板排线(1根),上电,已经正常。
