PS/2接口的引脚(针脚)定义

  1)根据维基百科的资料,1987年,IBM推出第三代PC:Personal System/2(即PS/2),虽然不是很成功,但它的许多创新(如1440KB的3.5英寸软盘格式、VGA的视频标准、PS/2键盘和鼠标接口)后来成为PC市场的标准。所谓的“PS/2接口”,其实就是山寨IBM的Personal System/2的接口,主要用于连接键盘和鼠标。和IDE接口一样,PS/2接口也快被淘汰了。

  2)PS/2接口是一种6针的圆型接口,有2根针是闲置的。和USB接口相比,PS/2接口的弱点有:不支持热插拔(若进系统后才想起PS/2键盘或鼠标没接,再接是用不了的,必须重启,要让PS/2键盘和鼠标经过开机检测的过程才行);接的时候容易把PS/2键盘和鼠标接口的针脚弄弯甚至弄断。PS:主板上的PS/2接口,一个萝卜一个坑,接错了是认不到的——符合PC99规范的主板,其PS/2鼠标的接口为绿色、键盘的接口为紫色(如图1);从PS/2接口的相对位置来说,靠近主板PCB的是键盘接口,其上方的是鼠标接口。

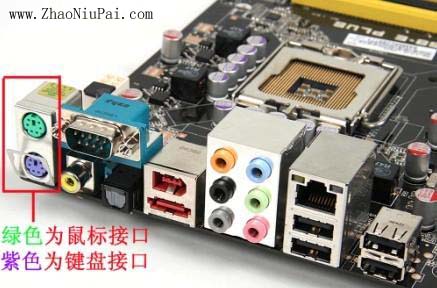

 PS/2鼠标的接口为绿色、PS/2键盘的接口为紫色

图1、PS/2鼠标的接口为绿色、PS/2键盘的接口为紫色

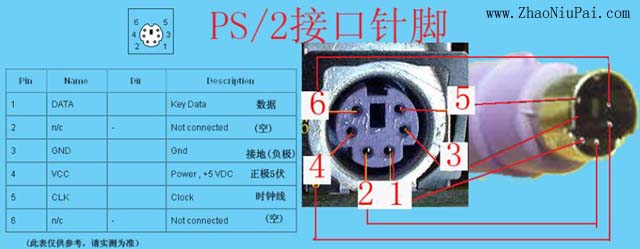

  3)PS/2接口针脚(引脚)的定义如图2:

 PS/2接口针脚(引脚)的定义

图2、PS/2接口针脚(引脚)的定义

  PS/2接口的引脚定义是,第1针传数据,第2针闲置,第3针接地(负极),第4针接+5V电源,第5针是时钟,第6针也是闲置的。如果在接PS2接口的鼠标和键盘时用力过猛,把针脚弄弯曲或弄断了,你可以怀着侥幸心理打量一下公头(图2中右边那个),说不定是第2或6根

  4)拆开PS/2接口的键盘,你会发现除了一张‘电路图’外,还有一块比豆腐大不了多少的PCB板。这块电路板上标有V、G、C、D四个焊点——V是Vcc电源,就是接电源正极,多数是接红线;G是地线,就是电源负极,多数是接黑线;C是时钟,有的接黄线,有的是绿线;D是数据,多数是绿线或者蓝线,也有黄线。颜色不靠谱,照牛排(www.ZhaoNiuPai.com)建议你先把负极和正极接好,然后把剩下的C、D两根线随便接上试试,不行再对调就好了。

  5)照牛排前段时间曾修过一个PS/2接口的键盘,接口被人换成USB的,接上去键盘灯闪一下就灭了,用不了(据说PS/2转USB,要用芯片进行信号转换,直接把线接上是行不通的)。灯会闪说明电路板可能是好的,我拆下另一个破PS/2键盘的线,接好V、G、C、D,上电后键盘灯一闪一闪的,也用不了。此时灯会闪说明电源和地都接好了,我把时钟C和数据D对调着焊,后来键盘就能正常使用了。虽说键盘和鼠标的结构很简单,也不值什么钱,但毕竟是电脑的一部分。

  PS:在PS/2接口出现之前,鼠标接口是串口(即COM串行接口,是一种9针或25针的D型接口),这种接口适用范围和机型最多,从古老的没有PS/2接口和USB接口的电脑到现在最新的电脑都能使用。可惜,串口也不支持热插拔,据说数据传输速率也很慢。但这种接口至今未被淘汰,尽管一般人很少用到。
